▎产品优势
实时精准位置与速度检测：替代传统增量式直线位置间接检测，光像尺安装从设备运行起始至重点，可以实现对直线运行设备位置和速度的直接精准测量，不会因为驱动故障、系统断电、溜车等因素导致的位置和速度测量差。
绝对值位置、不受干扰：由于光像尺采用绝对编码方式，保证了运行设备的绝对位置可准确反馈，大大提高了设备系统的稳定性。传感器利用内侧光电扫描和计算，一旦安装校准后，不受外部环境干扰，不用担心遮挡、抖动引起的定位丢失。
安装更省力：依附于运行轨道，不占用运行和使用空间，不用刻意预留信号传播空间。
|
精准绝对值位置 不受干扰 |
安装便捷 维护简便 |
耐环境性设计 更可靠 |
▎应用场景
 |
 |
 |
 |
|

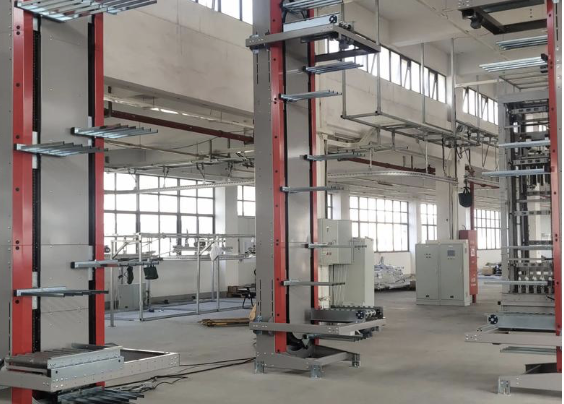

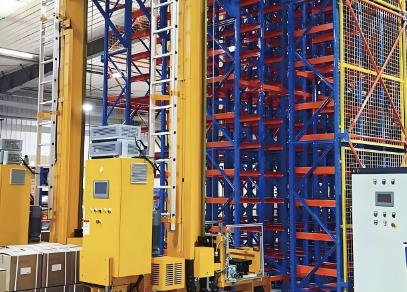

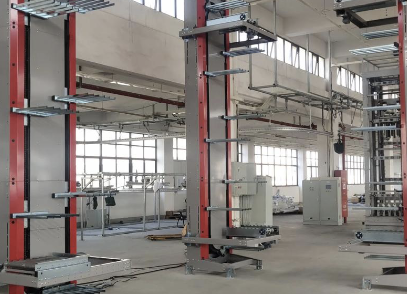

智能立体仓储 库位定位 |

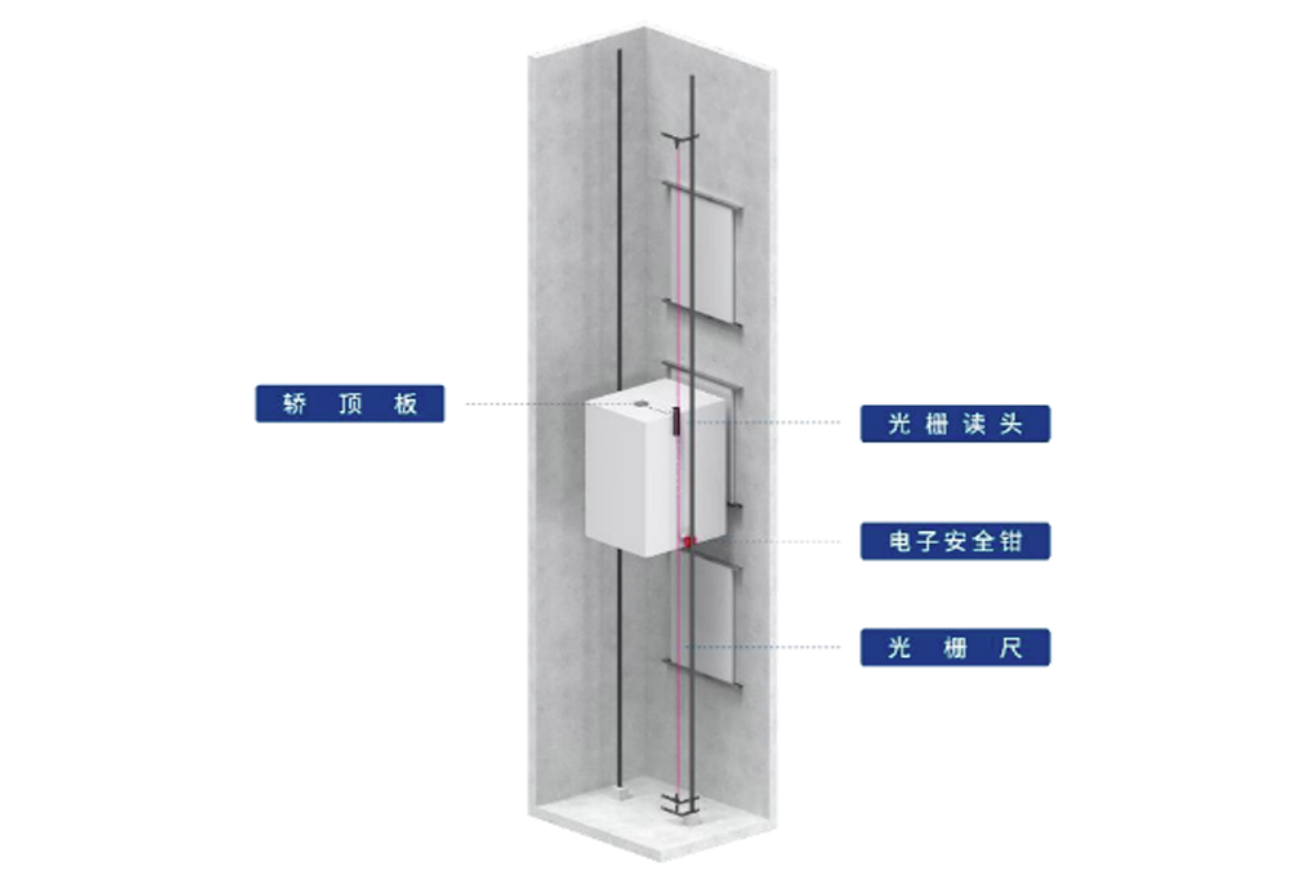

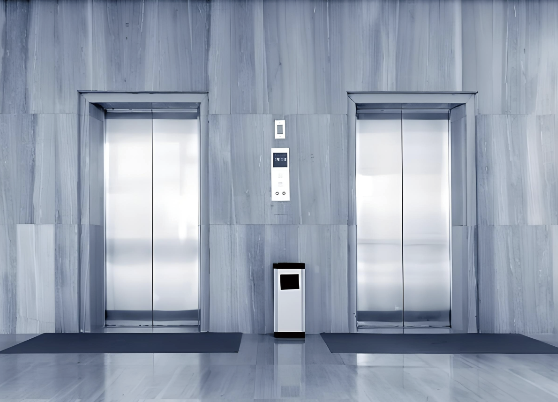

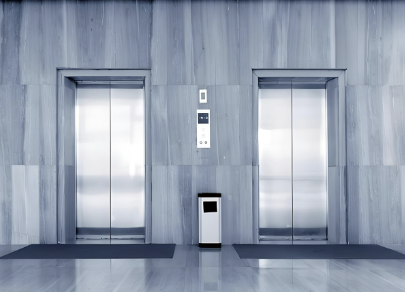

电梯 轿厢定位 |
自动起重机 龙门和吊钩定位 |

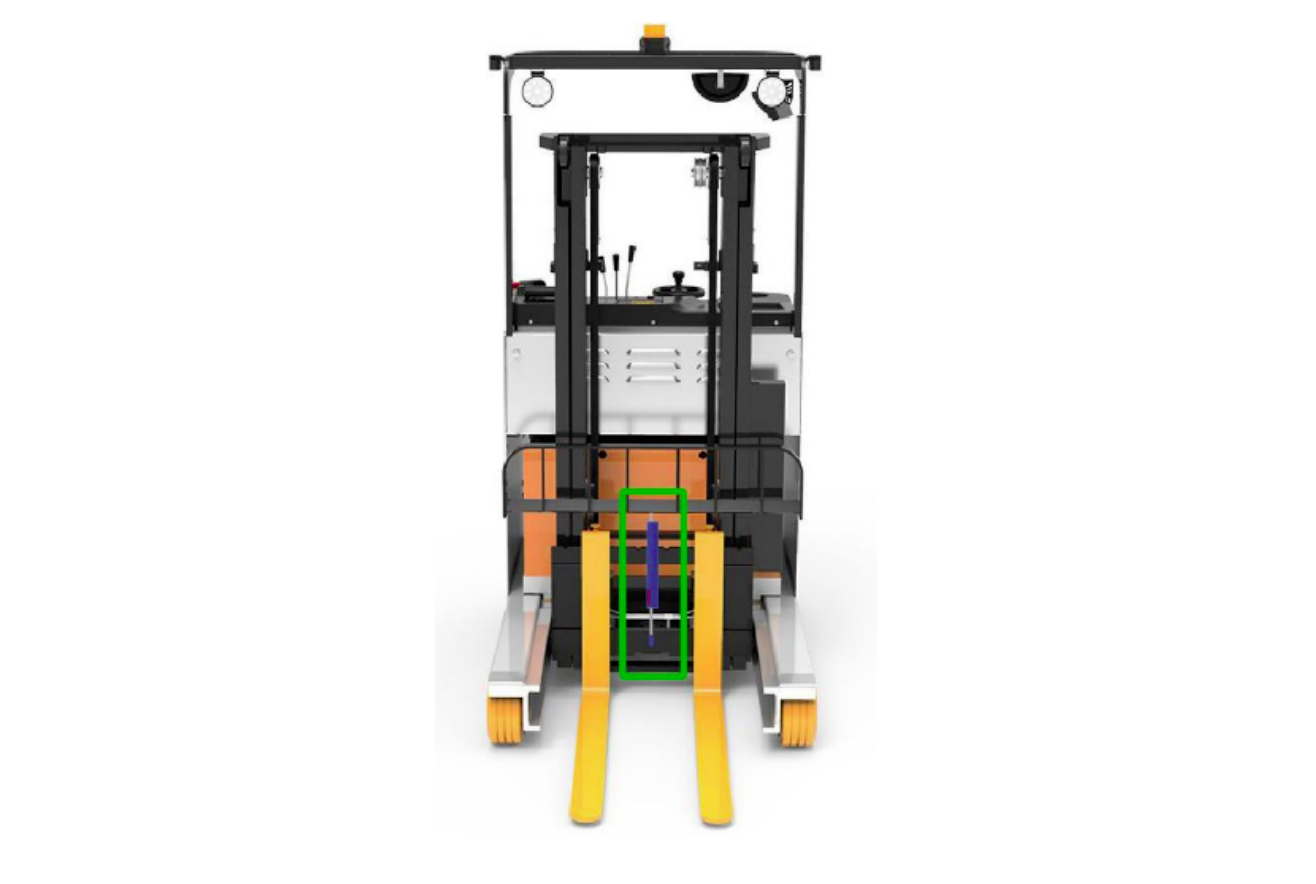

AGV 货叉定位 |
▎产品参数
| 1.工作参数 |
|
探测精度 |
±0.5mm |
|
探测高度 |
0-143m |
|
探测灵敏度（分辨率） |
0.1mm |
|
探测速度 |
≤6m/s |
|
响应时间 |
继电器 ≤60ms 协议 ≤15ms |
|
传感器 |
红外传感器 |
|
冗余 |
不连续≤2颗红外传感器失效 |
| 2.机械参数 | |
|
安装前后允差 |
±10mm |
|
安装左右允差 |
±20mm |
|
环境光照 |
≤100000 lux |
|
接口外形 |
M8 8pin圆形插头 |
|
定位标识 |
不锈钢带编码带 |
|
定位基准 |
出厂定位，现场校准 |
|
外壳 |
铝制 |
| 3.电气参数 | |
|
输入电压 |
DC12-48V |
|
输出方式 |
继电器输出, RS485, CANOpen , TTL, SSI |
|
交流电源（选配） |
AC220V转DC24V @ 最大150W |
|
可持续电源（选配） |
DC24V @ 最大150W |
|
额定工作电流 |
≤200mA |
|
外部通信 |
BLE 5.0 |
| 4.可靠性 | |
|
温度 |
工作温度：-20°C ~ 60°C 存储温度：-40°C ~ 85°C |
|
湿度 |
工作湿度：10% ~ 85%RH非凝结
存储湿度：10% ~ 90%RH非凝结
|
|
储存时间 |
45天 |
|
适用海拔 |
≤2000m |
| 产品认证 |
通过RoHS认证 |
| 质保 | 1年 |

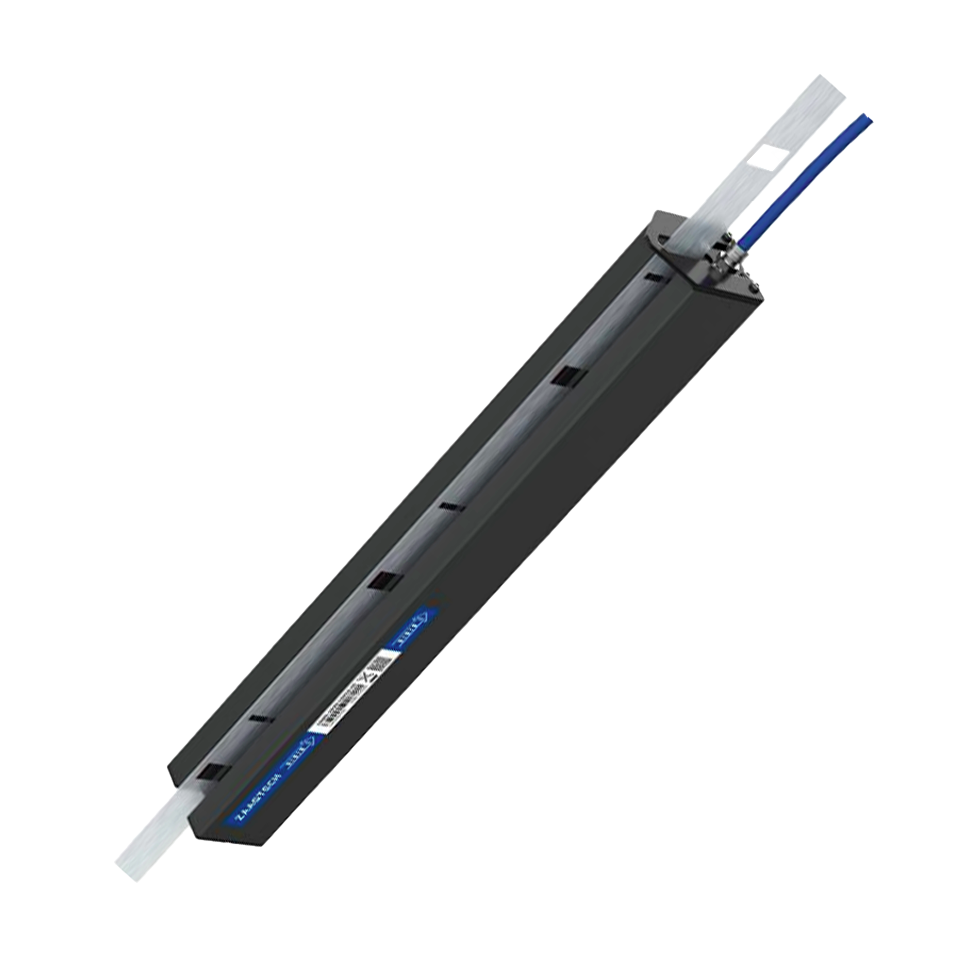

井道绝对值直线编码器
