▎产品优势
是一款高集成度的绝对位置检测与识别设备。基于光学绝对值编码原理，将站位识别、精确定位、区域检测及减速控制信号输出集成于单一设备，旨在替代传统直线运动系统中多组独立传感器及相关布线方案，为运动控制系统提供精确、可靠的位置信息。IP65 工业级防护，最大支持46 个站位识别，最大运行速度 3m/s。可广泛应用于自动化产线、电梯、升降平台、输送系统等领域的配套及改造升级。
|
0.1mm 定位精度 |
46个 位置ID 最大识别数 |
一机多合
站位识别、精确定位
区域检测、减速控制
|
蓝牙调试 手机无线调参 |
▎应用场景
 |
 |
 |

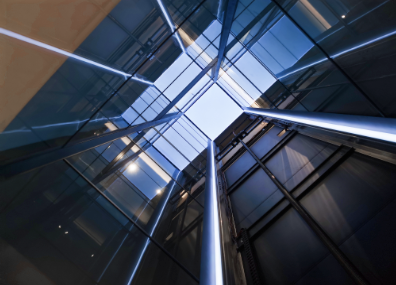

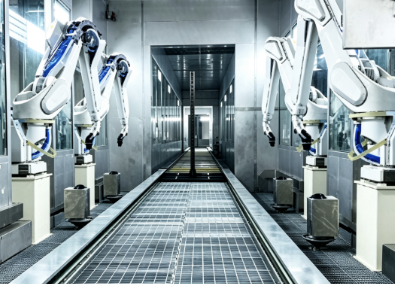

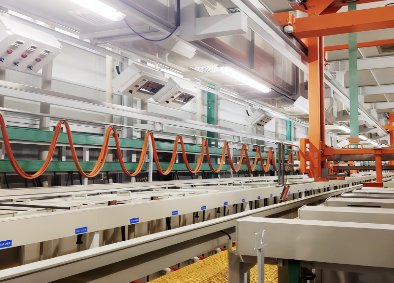

| 电梯 | 涂装产线 | 电镀产线 |
▎产品参数
| 1.工作参数 | |
|
位置ID最大识别数 |
46个 |
|
减速开关信号 |
仅端站3+3 @ 光耦 PNP |
| 区域检测开关信号 | 光耦 PNP |
| 位置开关信号 | 光耦 PNP |
| 位置偏差分辨率 | 0.01mm |
| 位置偏差精度 | 0.1mm |
| 通信方式 | 光耦*12，Can |
| 称重 | 精度±5%，光耦反馈，响应≤1s |
| 参数设置 | BLE |
| 最大运行速度 | 3m/s |
| 2.机械参数 | |
|
外壳 |
PC塑料 |
|
线材 |
表面：抗油污 线芯：编织屏蔽 |
| 码尺 | L=270mm |
| 外观尺寸 | L*W*H:260mm*60mm*68mm |
| 到位信号间距 | 30mm |
| 区域检测信号间距 | 默认250mm（可调） |
| 防护等级 | IP65 |
| 安装方式 | 读头：T型螺丝安装 码带：型材挤压紧固或两端牵引 |
| 3.电气参数 | |
|
功耗 |
≤0.5W |
|
工作电压 |
10~30V |
| 电气连接 | M12 18 pin导线 |
| 光耦输出负载 | 最大100mA |
| 抗光 | ≤100,000lux |
| 4.可靠性 | |
|
温度 |
工作温度：-10°C ~ 60°C；存储温度：-20°C ~ 70°C |
|
湿度 |
工作湿度：10% ~ 85%RH非凝结；存储湿度：10% ~ 90%RH非凝结 |
| 适用海拔 | ≤2000m |
| 储存时间 | 45天 |
| 产品认证 | 通过CE、FCC、RoHS等认证 |
| 质保 | 1年 |
▎产品规格书链接
绝对式定位光电开关
